　　一、概述

　　根據AQ1072-2009《瓦斯管道輸送水封阻火泄爆裝置技術條件》5.8水位自動控制功能：

　　a)實時為阻火泄爆裝置補水、放水，使阻火泄爆裝置內水封高度保持在滿足其有效水封高度要求范圍內；

　　b)當水封高度超出正常工作范圍時，能自動報警；

　　c)當補水管道無水時，能自動報警；

　　d)具有自檢功能，當故障時，能自動報警。

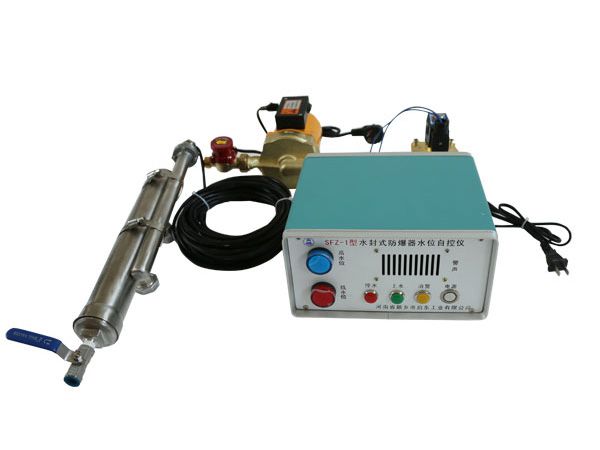

　　SFZ－1型水封式防爆器水位自控儀是根據上述要求而設計的（簡稱水位自控儀）

　　二、水位自控儀工作原理

　　水封式防爆器能否達到防爆之目的，關鍵是水封高度的嚴格控制，因管道抽瓦斯過程中會把罐體內埋彎頭的部分吹起的水帶吸走，同時管道抽瓦斯過程中會把下面抽采管道中的水和瓦斯氣中含的水抽到罐體內，當帶吸走的水大于抽到罐體內的水時，罐體內水位會降低，反之會升高。

　　三、當罐體內水位過低，進氣與出氣直通，隔離防爆功能完全失效。一旦發生瓦斯爆炸，則是連貫爆炸，后果不堪設想。當罐體內水位過高，增大抽氣阻力，增大抽氣泵負荷，浪費能源，設備損壞率增大。由此可見，水封式防爆器的水位控制是多么的至關重要。傳統的水位控制是依靠值班人員根據水位高低，進行補水和放水，可想而知，設備的安全隱患之大，值班人員的勞動強度過高。

　　四、將水封高度設為三個點：低水位、中限水位、高水位

　　1.當水封高度低于水位（300mm）時，水位自控儀自動報警，同時打開補水電磁閥自動補水。

　　2.當水封高度超過低水位，報警解除，電磁閥繼續補水，當水封高度至中限點時，電磁閥自動關閉，補水停止。

　　3.水封高度升到高水位（400mm）時，水位自控儀自動報警，同時放水水泵打開，向外抽水。

　　4.當水抽到低于高水位時，高水位報警解除，放水泵繼續向外抽水，當水封降至中限（350mm）時，放水泵停止抽水。

　　由以上工作過程可知，水位自控儀能自動將水封高度保持在滿足其有效水封高度要求范圍內。

　　五、技術參數

　　1.有效水封高度300~400mm遠傳顯示。

　　2.水封高度低于300mm為低水位，350mm為中限點，高于或等于400mm為高水位。

　　3.補水閥用1寸電磁閥（水閥）。

　　4.放水泵用銅質螺桿自吸泵，吸程10~30m，口徑25mm.

　　5.水位傳感器與介質接觸部分沒有任何電源。

　　六、安裝使用

　　1.水位傳感器的安裝

　　a.水封式防爆器底部向上260mm和420mm處各打一個ф16.5的孔，注意兩孔上下一定要垂直。

　　b.再把水位傳感器上下兩個ф10活接連接管（外徑ф16）插入ф16.5孔并焊接。

　　2.補水電磁閥用與放水泵的安裝

　　a.在水封式防爆器適當方位，從底部向150mm處水平方向打兩個ф25孔，兩孔間距≥240mm，再在兩個ф25孔上各焊一個DN25外絲接頭。

　　B.把補水電磁閥與傍通閥總成擰到其中一個DN25絲頭上，并與補水管路聯通。

　　c.把放水泵擰到另一個DN25絲頭上，并在水泵出水口擰上一節長50cm出水管，出水管另一端配一寸彎頭和外絲短節與放水管路聯接。

　　3.與水位自控儀主機聯接

　　將水位檢測線，電磁閥、放水泵各航空插頭插到儀器背面對應插座上即可。

　　4.水位自動控制功能試驗

　　a.打開傍通閥，人工進水至410mm，打開水位自控儀，高水位報警，同時放水泵自動抽水，水位低于400mm時，高水位報警停止。并在60S時間內將水位降至正常水位350mm時，放水泵自停。

　　b.人工放水至低于290mm時，打開水位自控儀，低水位報警。同時，補水電磁閥自動打開，水位升至300mm時，低水位報警停止。并在60S時間內將水位升至正常水位350mm時，補水電磁閥自動關閉。

　　c.補水和放水自動控制功能試驗水位自控儀工作無誤后，即可投入正常使用。
